质量流量控制器（MFC）在精密制造、科研实验等场景，MFC主要用于检测气体的流量，同时精确控制流量保持在设定值不变。

然而，在实际使用中，偶尔会遇到这种情况：

参数已设定，MFC却显示流量为零，或迟迟无法达到设定值。

若未及时处理，可能会造成实验数据偏差，甚至导致整条产线的批次产品报废，造成物料与工时的双重损失。

先别急着 拆机，很多时候并不是MFC坏了，请将它保持通电并确保通讯正常，排查以下情况。

1、检查MFC进出两端压差（常见情况）

MFC接入气路会产生一定压损，稳定工作前提，是进气端与出气端维持在其规格书要求的压差范围内。若压差不达标，流量便会显示为零或无法跟随设定值。

常见包括以下情形：

阀门都开了吗？

检查气路中的 所有阀门， 包括气瓶出口阀、开关阀、减压阀、截止阀、球阀等。

[任意阀门未全开→流量为零]

阀门真的开了吗？

部分阀门旋钮可能存在 机械卡滞， 外观已拧至最大，但内部阀芯未同步打开。、

管路真的通畅吗？

检查气路管道是否存在 弯折、异物堵塞或泄漏情况。

上游气源压力够吗？

减压阀控制过低，导致压差不足 / 气瓶剩余气量不足，需及时更换气瓶。

测量小微流量，管路是否过长？

小微流量 ≤10 SCCM 管道过长会引起 “容积效应”，响应时间会变长。

测量大流量时，下游管道是否过细？

大流量 ≥100 SLPM 出气端连接的管径太细导致压损过大，需更换合适管径。

下游“憋压”了吗？

下游管路或反应腔室压力偏高，导致气体难以流动，这种情况俗称 “憋压”。

2、检查MFC量程是否匹配（能力范围）

每一款MFC都有规定的 有效量程比

一般指满量程与最小可控流量的比值，如在规格说明栏写着量程比为 100:1 或 200:1，也有产品用工作范围表示，比如1% ~ 100%F.S.或 0.5% ~ 100%F.S.

满量程乘以量程比，对应最小可控流量，若将MFC设定值低于该值，将无法有效控制流量。

例如：

满量程 1000 sccm 的MFC，其量程比为 100:1，最小可控流量为 10 sccm，若设定值设为 9 sccm，则已低于可控范围，流量无法稳定达到该设定值。

请在设定参数前，核对您的MFC可控制的流量下限。若实际工艺要求低于该下限，建议更换到合适量程比的MFC。

3、确认MFC方向是否接反（容易忽略）

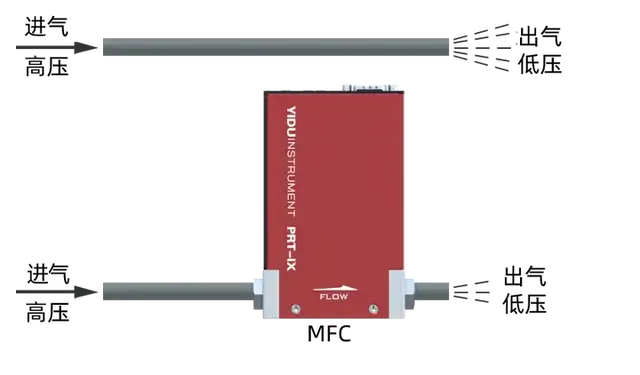

MFC上通常印有清晰的 流向箭头，安装时必须确保气体流向与箭头指向一致。

若反向接入，MFC内部的截止阀会起到阻断作用，导致气体不通过，流量为零。

解决办法：

对照箭头调整MFC连接方向，即可恢复正常。

注意：

上述因素全部排查，仍无法解决问题，则可能是MFC内部硬件异常，不建议自行拆解，请务必联系厂家工程师，提供设备型号、使用工况及已做排查步骤，安排远程诊断或上门排查，有损坏情况可直接返厂检修。
