真空镀膜这个词乍一听有些距离感，但其实已经广泛渗透我们日常生活，手机屏幕的防指纹涂层、汽车天幕隔热膜、眼镜镜片增透膜、半导体芯片导电电路等，都需要该项技术来实现薄膜沉积与表面改性。

在镀膜工艺中，对于气体流量精准、稳定控制的要求，远超一般工业应用，而流量调控的效果，直接决定薄膜沉积的均匀性、厚度及成品品质。

真空镀膜有许多技术路线：物理气相沉积（PVD）、化学气相沉积（CVD）、原子层沉积（ALD）、等离子体喷涂、蒸发镀膜与溅射镀膜等等。

尽管技术路线各异，但都有一个共性需求：均依赖于质量流量控制器（MFC）组成配气系统，实现对工艺气体流量的精密调控。

△ 易度气体质量流量控制器在真空镀膜行业的应用

在众多不同原理的MFC中，层流压差式MFC凭借应对严苛工况极强的适应性，成为真空镀膜、新材料涂层工艺中气体流量控制的理想解决方案。

真空镀膜的严苛工况挑战

真空镀膜工艺中，通常需要多路MFC协同调控反应气体、载气、吹扫气体的流量比例，其控制精度直接决定薄膜生长速率、微观结构，稳定性则保障批次工艺的一致。

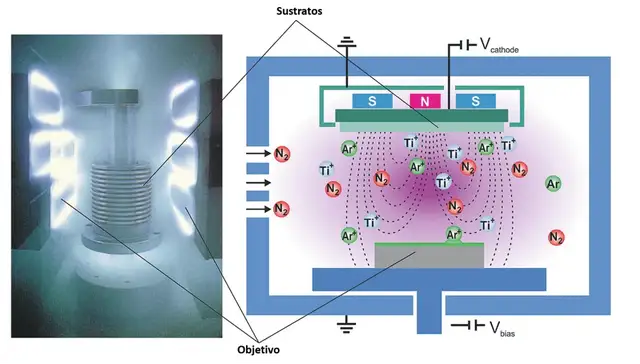

▲PVD电弧沉积在反应炉中通入多种气体

MFC在真空镀膜工艺中面临的具体挑战：

• 精密计量： 反应气体比例、掺杂剂浓度常需精确至ppm级，微小流量偏差即可导致膜层成分、结构、性能的显著偏离。

• 工艺稳定性： 长时间沉积过程（数小时甚至数天）中流量需保持超高稳定性，避免膜厚不均或性能梯度。

• 复杂气体环境：涉及腐蚀性气体（如WF6、NH3、Cl2、HF）、易燃易爆气体（如SiH4）、毒性气体（如AsH3、PH3）、高纯稀有气体及反应副产物，对流量设备性能要求高。

• 宽动态范围： 同一工艺流程可能覆盖从极微小流量（如ALD的脉冲气体）到较大流量的精确控制。

• 快速响应：对于脉冲式工艺（如ALD）或工艺切换场景下，MFC需具备毫秒级响应能力。

• 严苛物理环境：可能面临真空接口、设备震动、温度波动及电磁干扰等挑战。

此外，真空镀膜车间多为密闭负压环境，常规流量设备在这种工况下容易出现漂移、响应滞后等问题，这种微小的流量偏差，可能造成镀膜工件出现瑕疵，影响交付进度。

层流压差式MFC的应对方案

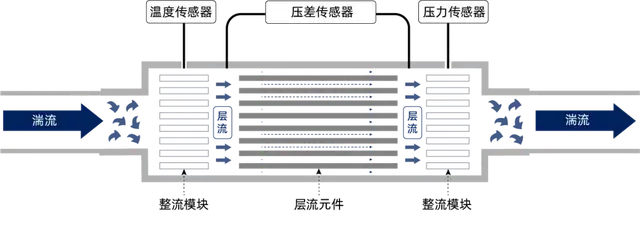

层流压差式MFC的核心工作原理，是基于流体力学中的哈根-泊肃叶定律：

当气体在层流原件流道内处于层流状态时，体积流量与流过层流件两端的压差成正比。通过精确测量压差，结合对气体温度、压力的补偿，可计算出气体的质量流量。

针对真空镀膜的各种典型工况，易度自主研发的层流压差式质量流量计与控制器，为客户提供了切实有效的解决方案：

• 精确配气场景

易度MFC完全满足高精度要求，读数精度可达±0.5%S.P.，满量程精度可达±0.1%F.S.，全量程线性度良好，反应气体精确配误差可控。

内置70余种气体类型数据库，量程不受气体种类变化影响，支持自定义混合工质，还可通过上位机软件集中设置参数，提升设备自动化水平。

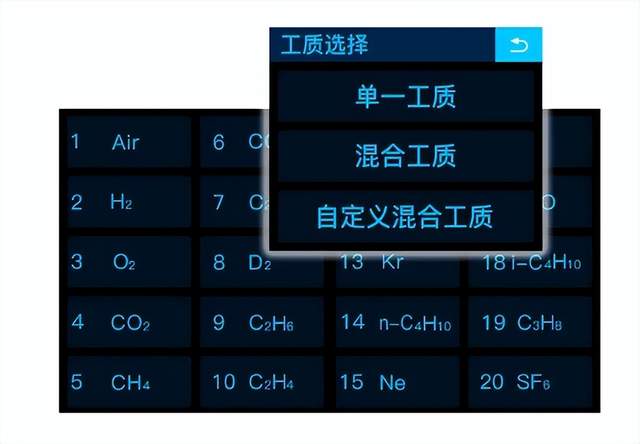

▲易度MFC内置70多种气体类型

• 复杂工况要求

易度MFC产品核心元件纯机械机构，无加热元件，不易老化，性能稳定，受温度、压力波动影响小；支持任意角度安装，抗震/抗干扰能力较强。

宽环境温度与介质温度范围、宽压力范围等特性，适应镀膜工艺中复杂多变的压力与温度条件，有利于保障各批次膜层质量一致性。

▲薄膜沉积的均匀度与MFC性能息息相关

• 宽流量范围

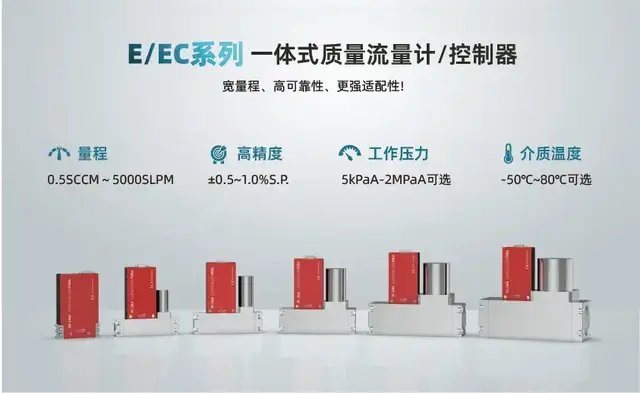

易度MFC标准量程范围：0.5 SCCM~5000 SLPM，且支持非标定制。微小流量控制可达 0.1 SCCM，适配ALD及超低浓度掺杂工艺；单阀大流量可扩展至 6000 SLPM 以上，满足大面积镀膜与高流量吹扫需求。

• 快速响应

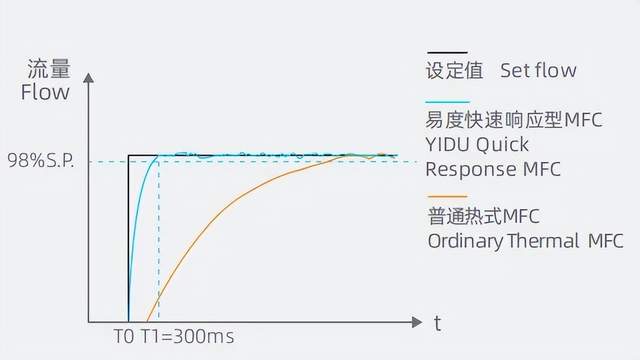

易度产品无需预热，开机即用，基于层流压差原理，无热惯性延迟，达到毫秒级响应速度，流量测量最快 ≤2ms，快速响应型流量控制响应时间 ≤300ms（T98），满足ALD快速脉冲工艺及动态配气变化要求，避免流量滞后导致膜层不均匀的现象。

• 通讯多样

易度产品支持多种数字通讯协议：RS485/ModbusRTU、PROFIBUS、EtherCAT、PROFINET、DeviceNet，以及模拟通讯（0-5V/4-20mA），适配产线主机各种通讯架构，便于MFC集成到设备中，实现远程、自动化操作。

• 可定制化

面对更苛刻的工况条件，易度产品支持定制低压损型、耐腐蚀型、抗吸附型等规格，适配负压、真空密闭环境，抵抗腐蚀性气体侵蚀，降低污染物和颗粒物吸附对气体纯度的影响。

• 自主可控

工信部权威认证，易度产品126项核心电子元器件均实现100%国产化。自主研发，供应链可控，交付周期短，售后服务便捷，设备升级维护不会导致产线长期停摆。

目前，易度层流压差式MFC已经批量应用于真空镀膜行业客户产线。实际运行数据验证，产品应对真空镀膜严苛工况条件，保持了良好的稳定性与一致性，维护率与故障率大幅降低，得到客户广泛认可。

在真空镀膜工艺精细化、标准化发展趋势下，气体流量精准控制已经成为把控产品品质的关键。易度将围绕层流压差测量技术，持续完善产品在高标准场景下的适配能力，为合作伙伴提供更优的解决方案。
