19钢包底吹氩，层流压差式质量流量控制器直击控流痛点
导语
提到炼钢，很多人脑海中浮现的是转炉中钢花四溅的炽烈景象。然而，决定钢水能否变为高品质钢材的关键，却藏在一道并不显眼的工序里——钢包底吹氩。简单来说，就是通过钢包（盛钢桶）底部透气砖或吹氩枪，向钢水中吹入氩气，利用气泡搅动钢液翻滚，从而加速气孔和夹杂去除、净化钢质，提升成材率。
从不锈钢厨具、汽车车身到航空轴承，这些高端钢材对强度和纯净度的要求极为严苛，而性能的优劣往往就取决于底吹氩过程流量控制是否精准、稳定。这一环节，质量流量控制器（MFC）成为决定炉外精炼成败的核心设备，其性能和可靠性是工艺系统设计备受关注的焦点。因此，选择适配的MFC至关重要。
底吹氩工况挑战
工艺构成
常见的钢包底吹氩工艺系统核心构成包括：钢包、透气砖、氩气储罐、减压阀、精密过滤器、MFC、DCS系统、可燃气体检测报警系统等。
系统示图

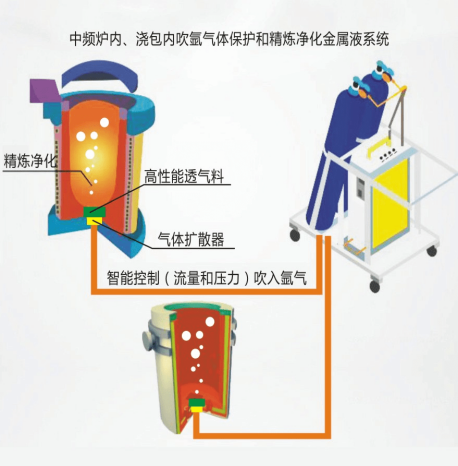

底吹氩示意图

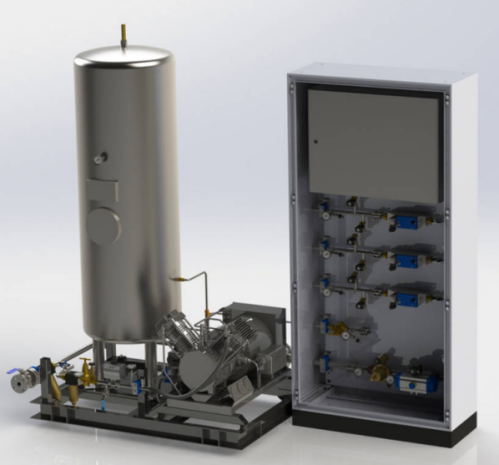

流量控制系统
吹氩作用
氩气作为一种惰性气体，不参与钢液中的化学反应，主要通过流动搅拌的物理作用实现多项精炼功能：
1 去除夹杂
气泡上浮吸附钢液中氧化物、硫化物等非金属夹杂，带至表面渣层除去，提升钢液纯净度。
2 去除气体
钢液里溶解的氢、氮等气体，扩散进入氩气泡并随之上浮排出，有效减少钢材气孔、裂纹。
3 均匀成分
气体搅拌作用促进钢液流动，减少温度和成分偏析，提高钢液的均质性。
4 增强混合
增强液相混合，改善脱氧、脱硫等反应的动力学条件，优化整体冶金效果。
流量范围
一般来说，在精炼底吹系统设计中，MFC的选型与钢包大小息息相关，常见钢包吨位与流量范围关系为：
钢包吨位（t）/ 流量范围（NL/min）
30t / 0 ~ 200
50 ~ 80t / 0 ~ 300
100 ~ 150t / 0 ~ 600
200t 以上 / 0 ~ 800

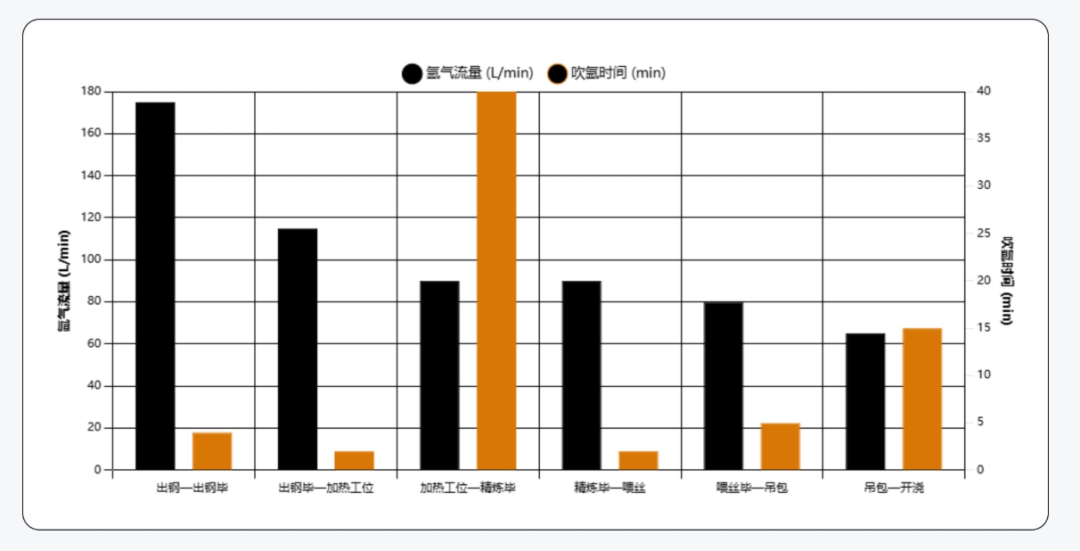

一炉钢从出钢到浇注，氩气流量大小、吹气时长会根据工艺要求和不同目的反复调整，各阶段都有严格控制标准。以某冶金厂40t LF炉钢包底吹氩过程为例，工艺复杂性可见一斑：
环境挑战
此外，炼钢现场环境尤为严苛：高温辐射、粉尘弥漫、振动干扰频繁，透气砖还容易堵塞导致背压剧烈波动，这对MFC的长期稳定性提出了更高要求。
热式MFC在高温、压力波动环境下易发生零点漂移，且因热惯性导致响应滞后，难以应对频繁的流量切换需求。而面对这些挑战，层流压差式MFC的优势显著。
层流压差式MFC优势
原理解析

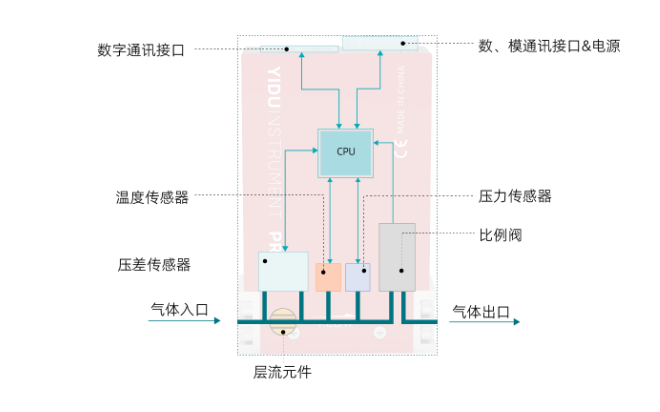

层流压差式MFC基于哈根-泊肃叶定律，通过测量层流元件两侧的压差并结合温度、压力补偿计算气体质量流量。精密电磁比例阀根据设定流量值自动控制气体流量，从而提供更加准确和稳定的流量测量和控制。
与热式MFC相比，层流压差原理不需要加热元件，无热惯性影响，极少产生零漂，开机即用，长期稳定性显著提升，可有效解决底吹氩工艺中的诸多难点。
产品推荐

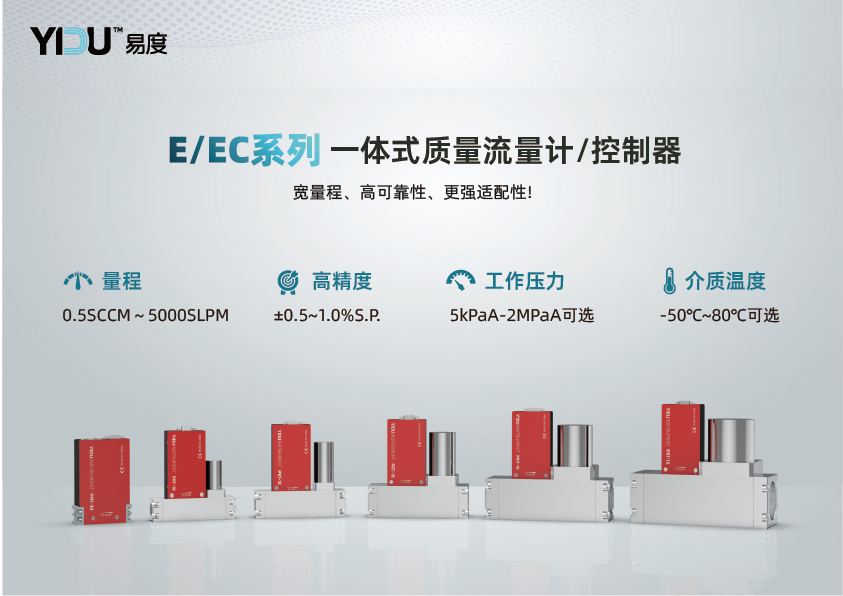

针对精炼底吹系统，推荐使用易度自主研发的EC系列一体式层流压差式MFC，性能可靠，宽适用性，宽量程覆盖，可以满足不同规格钢包底吹氩的流量要求。
易度层流压差式MFC，在钢包底吹氩工艺中的优势：
宽量程
0.5SCCM~5000SLPM量程可选，工作压力5kPaA - 2MPaA，适配各吨位钢包
高精度
读数精度±0.5% S.P.，满量程精度±0.1% F.S.，强吹或软吹流量一样精准可控
快速响应
测量响应≤2ms，控制响应（T98）≤300ms，阶段切换瞬间跟上、不超调
重复性好
重复精度±0.2% F.S.，无加热元件，极少产生温压漂移，长期运行稳定性强
气体切换
内置70余种气体数据库，冶金常见的氩气、氧气、氮气、CO等，自由切换
通讯多样
支持RS485、PROFINET、EtherCAT等通讯方式，接入DCS系统远程控制
纯国产化
自主研发，126项核心元器件100%国产化，供应链可控，交付快、售后便捷
目前，易度层流压差式MFC已在钢包底吹氩场景实现批量应用，经实际装机验证，长期运行性能稳定，极少漂移，维护率低，获得冶金行业客户高度认可。未来，易度将持续迭代解决方案、提供技术赋能，携手钢铁企业及设备厂商，共同推动高品质钢材产能提升，降低生产成本，推进高水平智能制造加速落地。
