SC系列层流质量流量控制器
适用大多数实验室的标准型流量控制器

最小流量:0.1SCCM     最大流量:5000SLPM

SC系列层流质量流量控制器用于实时控制过程气体的流量,特有的层流压差技术,配合高精度压力、温度传感器实现的补偿,及独创核心算法,使得产品具有高精度、高重复性、低零点、温度、压力漂移量的特点,强大的触摸显示屏可直接输入设定流量,显示实时压力、温度、工况流量、标况流量,流量计和控制器模式随意切换,多气体、多量程,无须转化系数。

特征
  • 快速响应
    700ms以下
    无需预热
    700ms以下无需预热
  • 量程范围
    0.5sccm~5000slpm
    0.5sccm~5000slpm
  • 高精度(可溯源)
    ±0.5%~±1.0%
    设定值精度
    ±0.5%~±1.0%设定值精度
  • 自由切换更改气体介质
    触屏点击输入设定流量
    调整混合气体比例和修改部分参数信息
    触屏点击输入设定流量调整混合气体比例和修改部分参数信息
  • 适用范围
    宽温度、压力
    宽温度、压力
  • 高可靠性
    高抗过载、抗电磁干扰
    能力
    高抗过载、抗电磁干扰能力
  • 宽量程比
    100:1
    100:1
  • 可切换
    流量计模式
    使用
    流量计模式使用
应用领域
实验室

高校、科研院所、企业实验室:需要气体流量控制的场景

技术参数

型     号

PIPG-SC101

PIPG-SC201

PIPG-SC102

PIPG-SC202

PIPG-SC120

PIPG-SC220

PIPG-SC150

PIPG-SC250

流量规格

  0.5、1、2 、

5 、10、20SCCM

  50、100、200 、

500 、1000 、2000SCCM

  5、10 、20 、

50 、100 、200 SLPM

500、1000、1500、2000、

3000、4000、5000 SLPM

阀门种类

N/C(常闭型)

性能指标

准 确 度

SC100:±1.0%S.P.(设定值)(20%~100%量程范围) ,±0.2%F.S.(满量程)(1%~20%量程范围);精度最大范围:(-20℃~60℃)



SC200:±0.5%S.P.(设定值)(20%~100%量程范围) ,±0.1%F.S.(满量程)(1%~20%量程范围);精度最大范围:(-20℃~60℃)



SC100-WR:±1.0%S.P.(设定值)(10%~100%量程范围),±0.1%F.S.(满量程)(1%~10%量程范围);精度最大范围:(-20℃~60℃)

重复精度

SC100:±0.2%F.S.


SC200:±0.1%F.S.


SC100-WR:±0.2%F.S.

压力漂移 Zero:≤±0.2%F.S./100kPa;Span:≤±0.2%F.S./100kPa(基准100kPa(绝压))

温度漂移

Zero:≤±0.02%F.S./℃;Span:≤±0.02%F.S./℃(基准温度25℃)

工作范围

1%~100%F.S.

响应时间

≤700ms

启动预热时间

≤1s

使用条件

介质温度范围

                -20℃~60℃

环境温度范围

 -20℃~50℃

使用湿度范围

0%~98%(无冷凝)

工作压差范围 100kPa~700kPa

耐     压

1.5MPa

最大工作压力

1MPa

供电电压

24V±20%

消耗电流

< 500mA(<12W)

安装方式

无指定(任意角度)

接气部材质

SUS316L

密封部材质

橡胶圈密封:氟橡胶

显示方式

彩色LCD触摸屏

通信方式

标配:数字:RS485;  选配:PROFIBUS    模拟:0~5 V/4~20mA

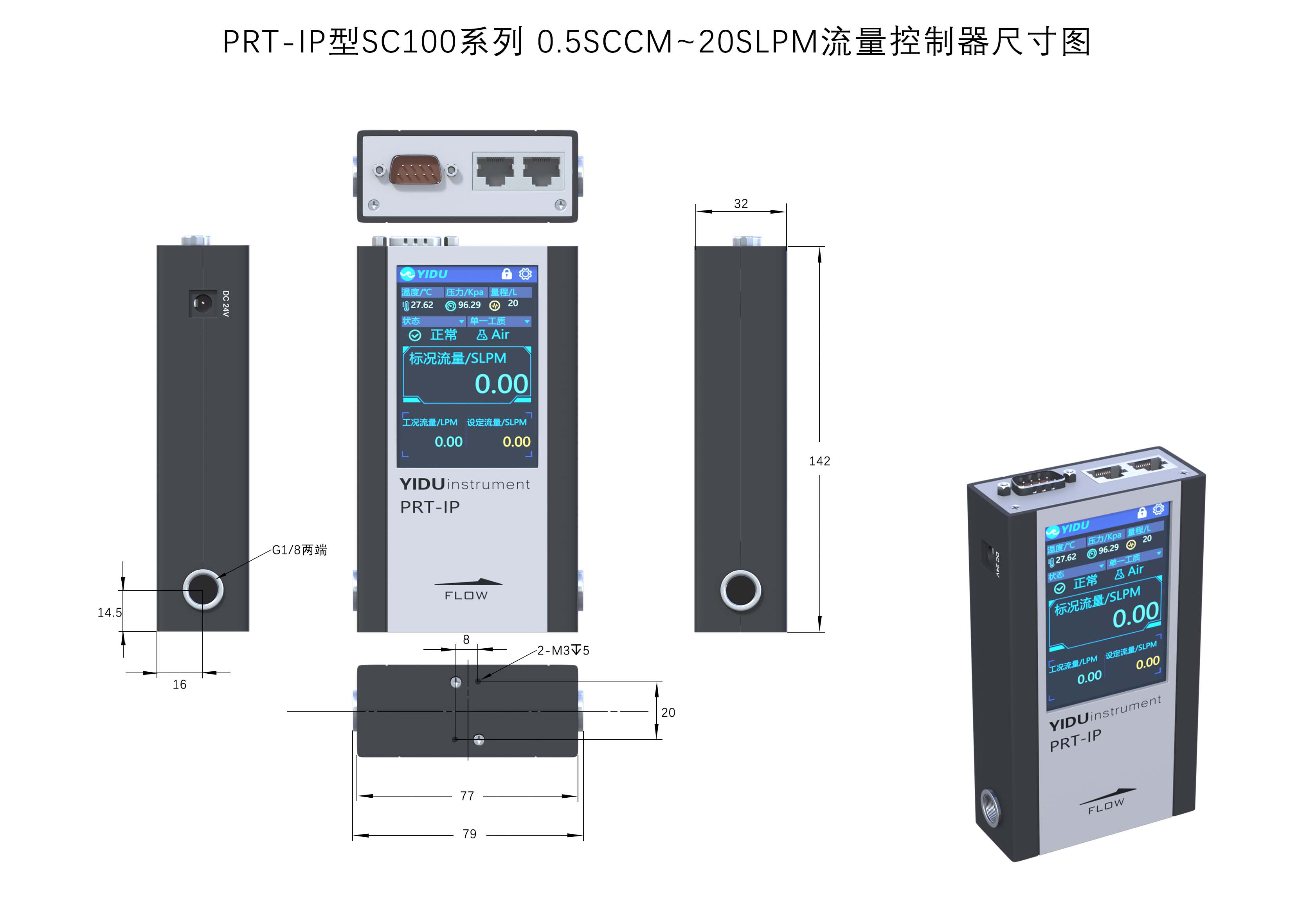

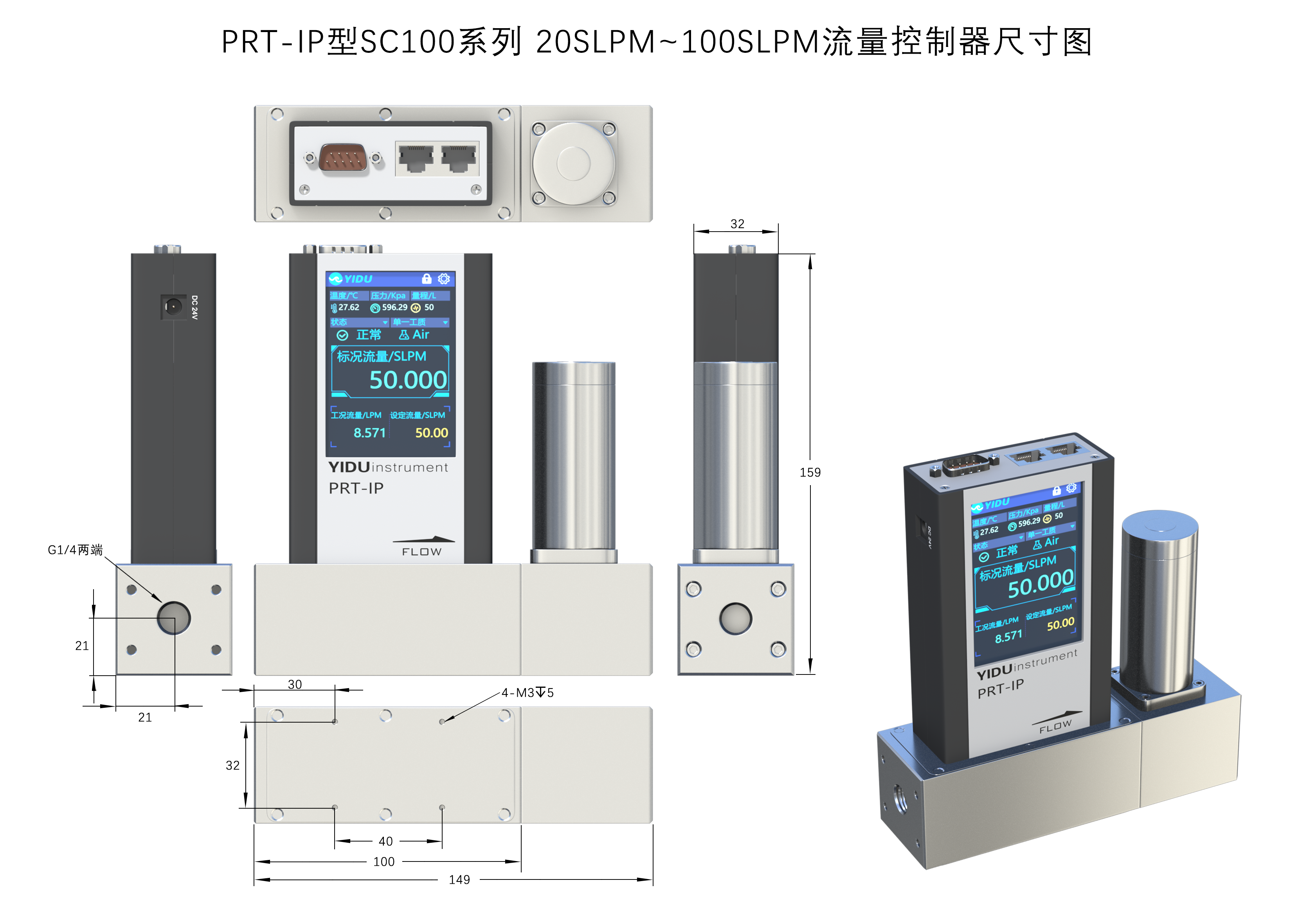

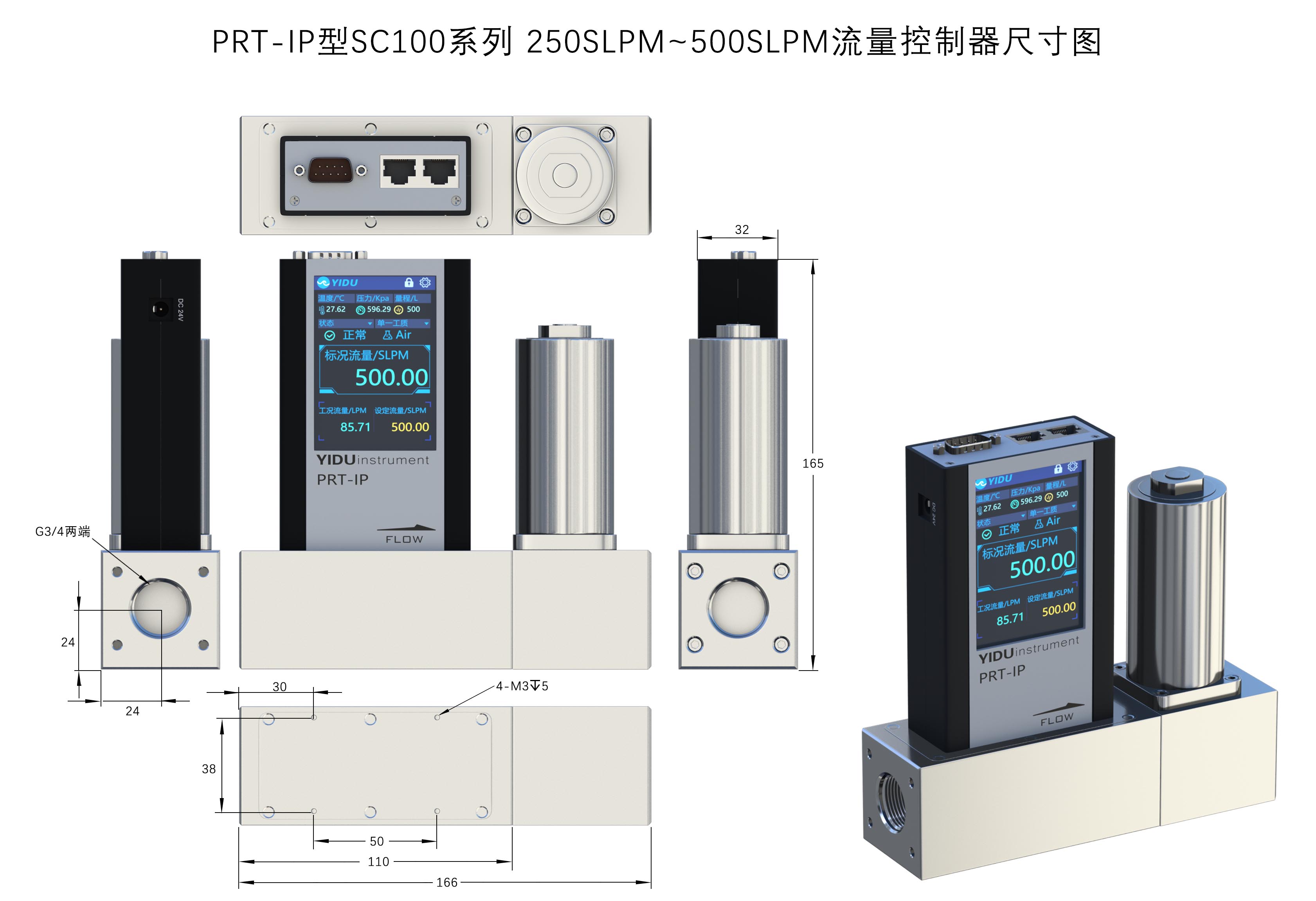

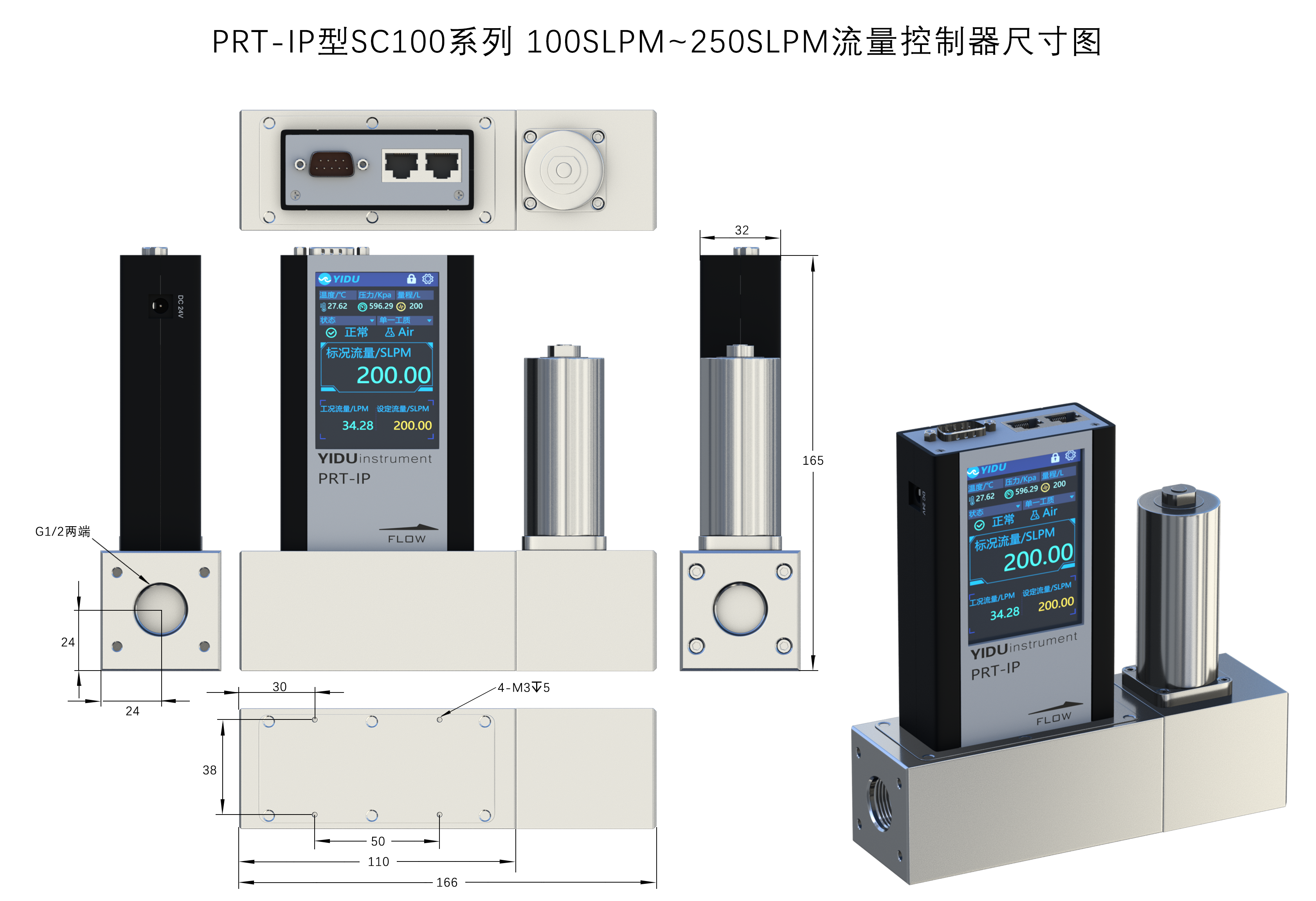

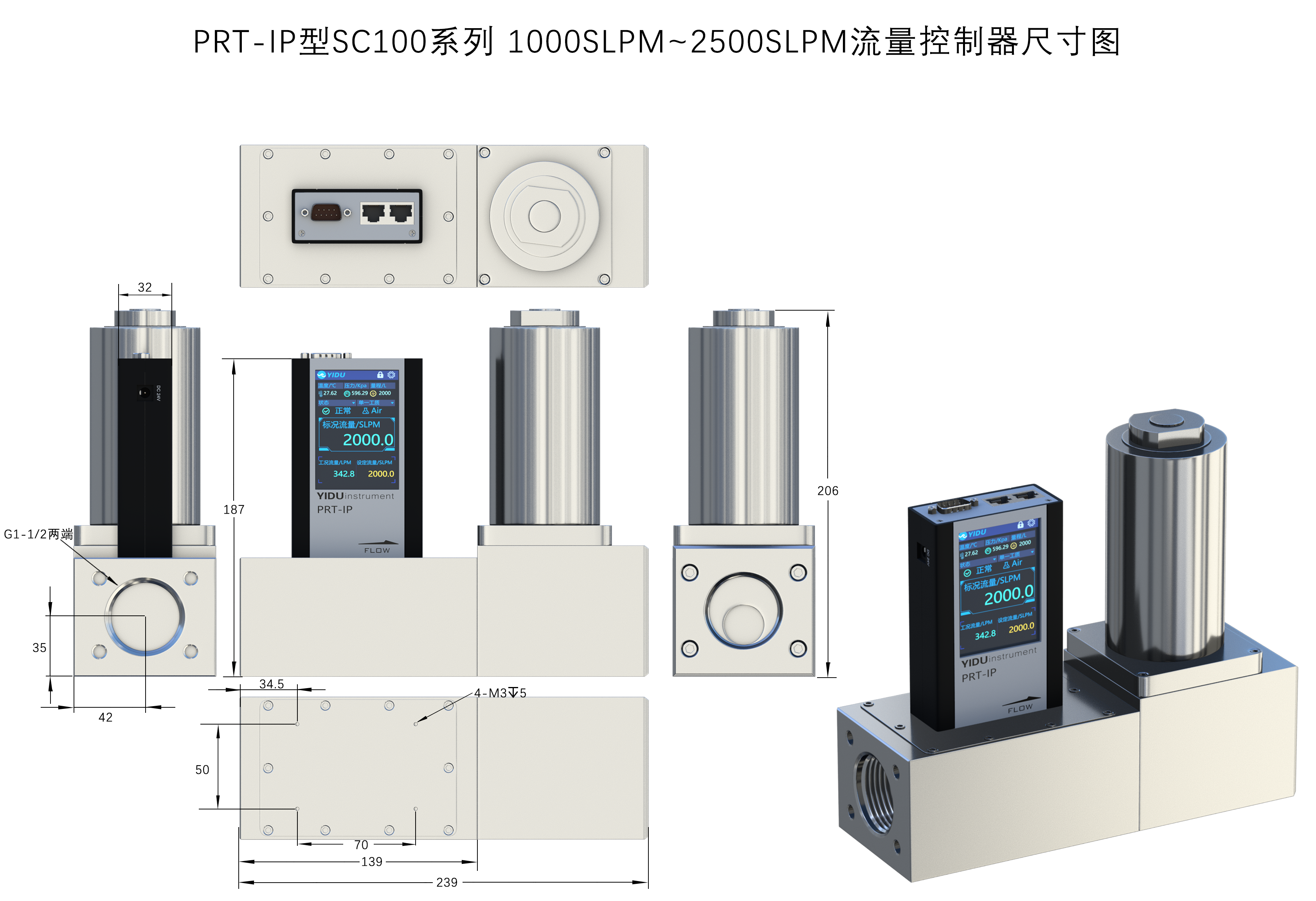

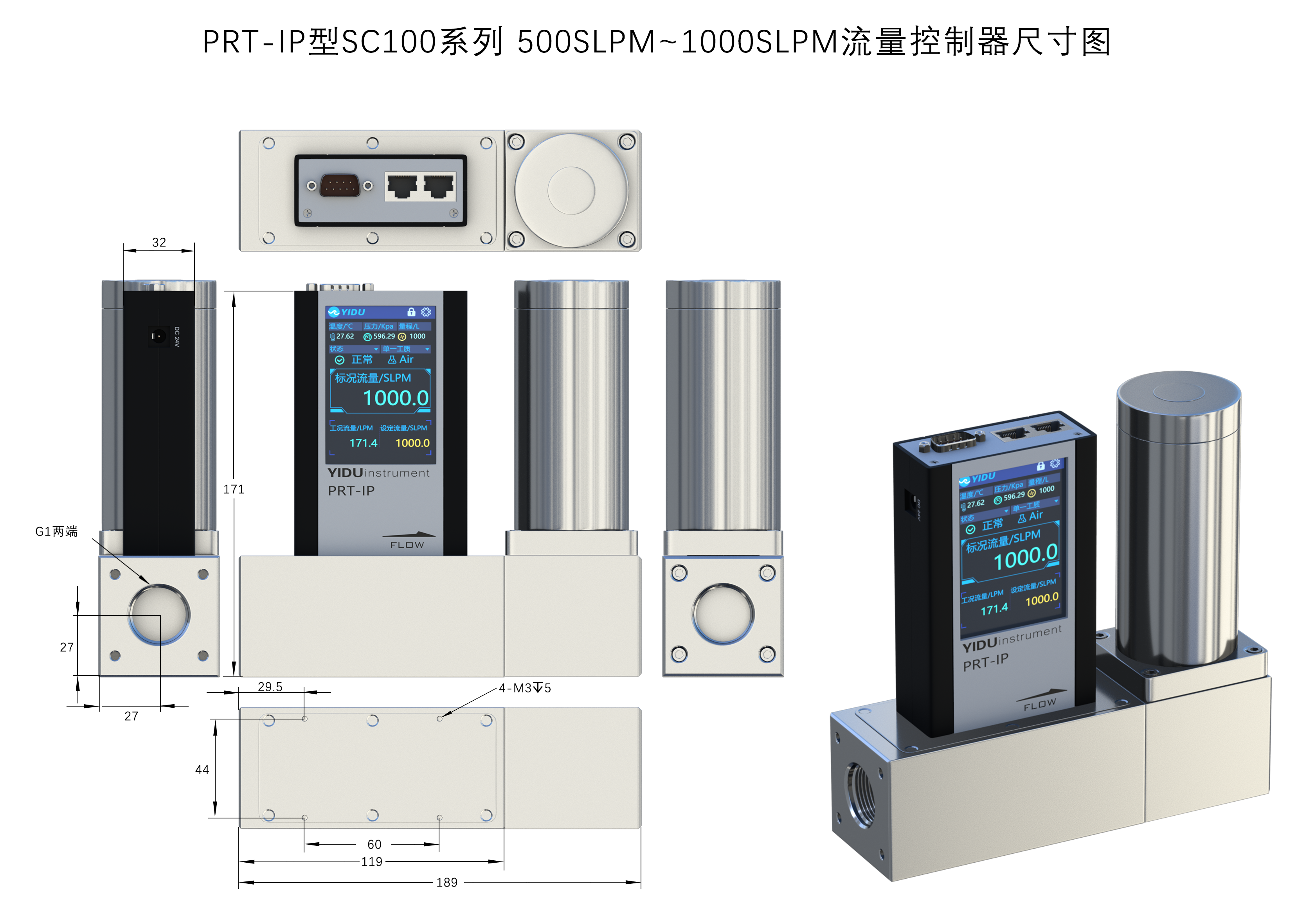

尺寸图
