为什么流量计和流量控制器工作都需要压差?
2023 / 11 / 28

       场景1:客户气源压力比较低,接上易度流量控制器,出口再接一个节流元件再通向大气,发现不能把流量控制到设定值。

       场景2:客户某个气路在加上流量计之后达不到原有的出气量了,客户怀疑是流量计有问题。



       为什么流量控制器不能很好地控制流量了?为什么气路上加了流量计就达不到原有的出气量了?答案就是流量计和流量控制器没有获得足够的压差

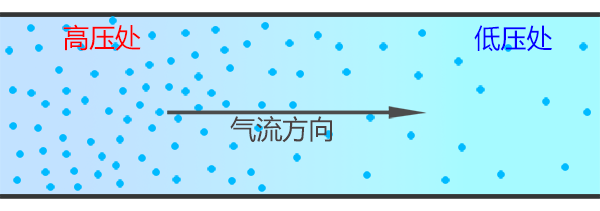

       流量是由气体流动产生的,而气体永远是从高压处流向低压处,这里的“高压处”和“低压处”之间就存在压力差,如果没有这个压力差,那么所谓的“高压处”和“低压处”都是同样的压力,气体就不会流动了。这看似简单的道理是理解流量计和流量控制器工作原理的关键。



       不管是流量计还是流量控制器,正常工作时入口端压力一定高于出口端压力,否则气体就不会流动。入口端和出口端之间的压力差就是流量计和流量控制器工作所需要的压差,这个压差对于流量计来说就是它工作产生的压损,对于流量控制器来说就是它所需的工作压差。气体流经流量计或者流量控制器,经过整流、传感器检测、喷嘴控制等环节,压力都会因为与壁面碰撞不断衰减,这是所有类型的流量计和流量控制器共同的特性,不存在没有压损的流量计或者流量控制器。

       如果用户使用场景气压状态确实比较临界,希望流量计和流量控制器在很小压差下也能工作,可以选择易度低压损、极低压损的流量计和流量控制器
